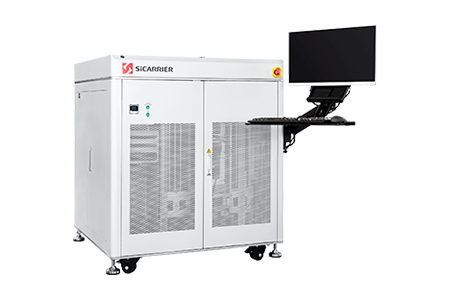

RATE720A: IGBT测试设备-AC动态测试机
针对IGBT模块或分离器件，进行动态（AC）全参数测试，充分检测确保器件的质量和可靠性。设备广泛应用于车企、光伏、家电等领域，从IGBT器件设计验证、器件生产过程质量检测，到器件应用企业来料检验，均可使用。
描述
主要特点
超低杂散电感：测试设备25nH, 可支持datasheet测试
测试电压电流：1700V/2kA/短路6kA，或1700V/3kA/短路10kA
更快的保护速度：6kA/10kA大电流2.5us自动分断能力
驱动更稳定：恒压恒流双源驱动，有源钳位，ADC电压电流检测，电压输出-30V至+30V，最大恒流输出200mA
更快的测试时间：单管测试时间约420ms，可实现分布式多组件并行测试
产品规格
| 参数名称 | 说明 | 参数名称 | 说明 |
| Tdon | 导通延迟时间 | Err | 反向恢复能量 |
| Tr | 电流上升时间 | DIDT_off | 关断正向电流下降速率 |
| Tdoff | 关断延迟时间 | DVDT_off | 关断正向电压下降速率 |
| tf | 电流下降时间 | DIDT_on | 导通正向电流上升速率 |
| Eon | 导通损耗 | DVDT_on | 导通正向电压上升速率 |
| Eoff | 关断损耗 | Qg | 栅极电荷 |
| Vcepeak | 关断峰值电压 | Kelvin | 开尔文检测 |
| Icepeak | 导通峰值电流 | Vge(th) | 导通阈值电压 |
| Isc | 短路电流 | Iges | GE漏电流 |
| Irr | 反向恢复电流 | Ices | CE漏电流 |
| Trr | 反向恢复时间 |
