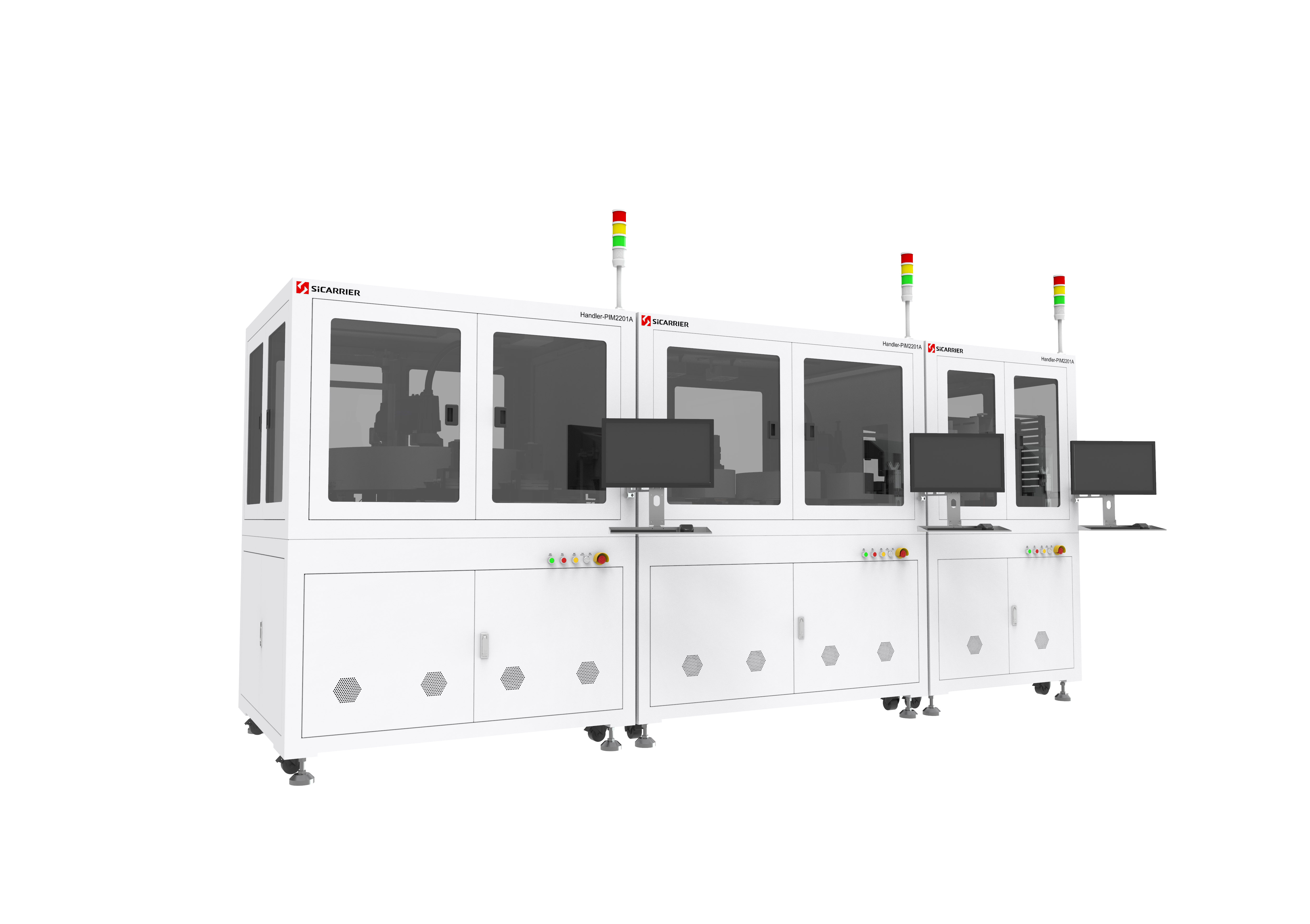

RATE902: IGBT测试Handler

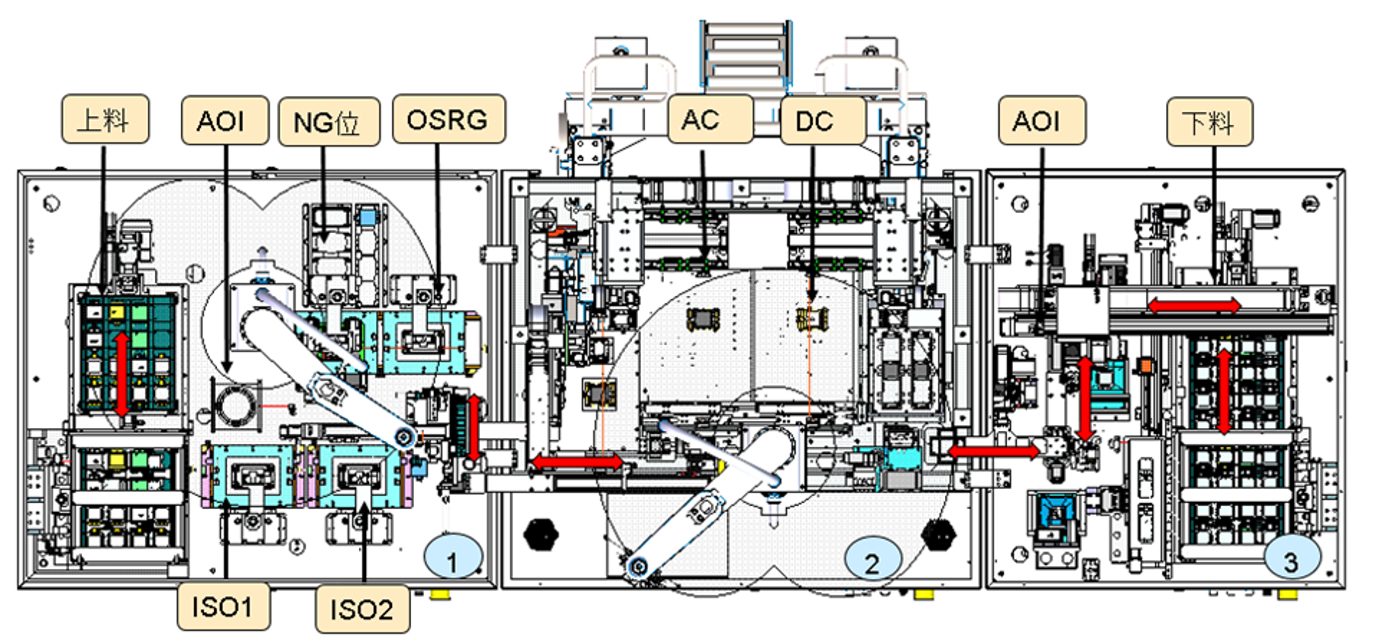

应用于IGBT、SiC模块FT测试自动化传送和不合格品筛选,全自动设备,具备供上料、翻转、ISO、OSRG(可选)、高低温测试、UIS/RGCG测试、视觉检测、下料等多功能集成一体,可配合上下料设备




主要特点

 灵活搭配,可以随意增加或减少工位
 双ISO测试+动态分配
 高常、高温、常温三种柔性测试
 加热盘能力150℃~200℃±5℃,加热时间120s,具备单面预热功能
 预留单面冷盘水制冷(减少降温时间80%,降低制冷部件成本50%)
 系统模块化、标准化设计、测试板快拆要求
 AOI识别产品厚度、针脚高度(工业级除外)、间距、直线度

 每个工位配备NG工位,实现单工位测试NG物料分流

 占用场地少,一线一测试机 4200mm * 1600mm,一线二测试机 5700mm * 1600mm

产品规格(型号:RATE902-PIM2201A)

设备
功能指标 工艺指标

压接

精度(要求CMK大于1.33)

产品取放精度:+/-0.05mm;

测试

上料CT

<40s

上下料

MTBF

168H

测试

GR&R

一般特性<30%,关键特性<10%(以测试为准)

测试

漏测要求

0% (验证数量大于50pcs)

通用

适用产品

适合2in卧式和立式双面散热IGBT模组
